Automobile du futur :



le grand match !

téléchargement (2)

JEAN-MARC JANCOVICI·

SAMEDI 4 MAI 2019·READING TIME: 23 MINUTES

SOURCE  : Par Eric Trochon militant pour la décroissance et la justice climatique
le 5 février 2019 : https://www.linkedin.com/pulse/automobile-du-futur-le-grand-match-eric-trochon/



Une première version de ce dossier a été publiée par auto-innovations.

Entre la COP24 et le forum de Davos, il est beaucoup question du climat et de pollution en ce moment. Est-on à la hauteur des enjeux ? Avec des émissions de CO2qui repartent à la hausse(1)et pas moins de 400000 personnes qui meurent prématurément chaque année en Europe à cause de la pollution, 2 millions dans le monde, rien n’est moins sûr (2)et Greta Thunberga raison de nous alerter !Le transport n’est pas la seule cause de la pollution de l’air et du réchauffement climatique, mais c’est la première.(3) Quelle est la mobilité qui nous sortira de cette ornière ? Je me posais cette question en respirant de l’air un peu trop chargé pour être honnête ici à Boulogne-Billancourt ...Heureusement, en 2040, seuls les véhicules 0 émission pourront être commercialisés en France. Et d’autres pays ont annoncé des mesures similaires.(4) La Chine est le 1er émetteur de gaz à effet de serre mais aussi le fer de lance de cette révolution électrique.(5) Fini les diesels, les essences mais aussi les hybrides et les hybrides rechargeables. A moins que de nouvelles technologies ou de nouveaux combustibles émergent d’ici là, il nous restera en 2040 le choix entre les véhicules électriques et les véhicules à hydrogène. Bien sûr nous aurons aussi le co-voiturage, l’auto-partage, les transports en commun voire ... les drones. Mais il y aura encore des voitures. Alors que choisir ?

59386256_10158212838552281_1467954151722844160_o (1)

Des véhicules électriques équipés de batterie de 100 kWh permettant de parcourir plus de 500 km entre 2 recharges sont disponibles.(6) On nous annonce des stations de recharge d’une puissance de 100, 200 voire 350 kW.(7) À 350 kW, on recharge en 20 minutes à peine une batterie de 100 kWh. Est-ce cela le futur de la mobilité pour tous, des batteries énormes associées à la charge rapide ? Ou est-ce l’hydrogène, les véhicules à pile à combustible, associé à des stations de recharge en hydrogène vert ?

Projetons nous dans le futur avec non pas un mais trois matchs pour les départager !
-Le match du conducteur
-Le match de la planète
-Le match du réseau électrique

Le match du conducteur

Nous sommes en 2040 et sur le point d’acquérir un véhicule neuf. Que choisir entre un véhicule électrique équipé d’une batterie de 100 kWh et un véhicule à pile à combustiblestockant 5kg d’hydrogène ? Pesons le pour et le contre de chaque motorisation !

Temps de recharge
Avec l’hydrogène, pas besoin de charge rapide, le plein se fait en 5 mn à la pompe aussi facilement qu’aujourd’hui. Avec l’électrique, on nous promet au mieux de récupérer 80% de l’autonomie en 15 minutes et c’est pire par températures extrêmes. Victoire l’hydrogène !

59805937_10158212847132281_3438162479119597568_o

Borne de recharge IONITY 350 kW rechargeant une Jaguar i-Pace (batterie 90 kWh, autonomie NEDC > 500 km)

Autonomie
Un véhicule électrique consomme de 50 Wh / km (Renault Twizy) à 200 Wh / km (Tesla Model S) d'énergie.(8) C’est plus si on fait appel au chauffage ou à la climatisation. C’est plus aussi sur autoroute. Retenons 200 Wh / km en moyenne. Avec 100 kWh d’énergie stockée, l’autonomie est donc de 500 km. C’est autant que ce que la Toyota Mirai offre avec ses 5 kg d’hydrogène.(9) Egalité !

Autonomie par temps chaud
Le système de climatisation comporte un compresseur qui est actionné par une courroie attelée au moteur dans les véhicules conventionnels et qui est électrique dans nos voitures du futur. Ce compresseur prélève donc de l’électricité ce qui réduit l’autonomie. Et pas qu’un peu ! Jusqu’à 33% d’autonomie en moins d’après des études au banc climatique faite par l’American Automobile Association(54). De 500 km d’autonomie, on passe donc à moins de 350 ! Cela affecte autant les véhicules électriques à batterie que les véhicules électriques à hydrogène.

Autonomie par temps froid
Par temps froid, toujours d’après l’American Automobile Association(54), la perte d’autonomie atteint la valeur extrême de 60% si on utilise le chauffage ! Les 500 km d’autonomie deviennent 200 ... Il vaut mieux garder son manteau ! En tout cas il faut bien planifier son voyage pour ne pas rester en panne par un temps glacial. Mais ici, cela n’affecte que les véhicules électriques à batterie qui doivent faire appel à des résistances chauffantes ou à une pompe à chaleur. En effet la pile à combustible des véhicules à hydrogène dégage suffisamment de chaleur pour réchauffer l’habitacle. Leur autonomie n’est pas réduite ce qui leur confère un net avantage ici.

Démarrage à froid
Qui n’a pas connu les affres du démarrage par temps glacial ? Ça n’arrivera pas avec un véhicule électrique à batterie même si la puissance disponible sera limitée le temps que la batterie se réchauffe.La conversion de l’hydrogène dans une pile à combustible génère de l’électricité et de l’eau. Et l’eau ça gèle ! Des précautions sont donc nécessaires pour démarrer par temps froid. Il faut déjà purger l’eau à l’arrêt du véhicule puis réchauffer le système au démarrage. C’est aujourd’hui parfaitement maîtrisé(55) mais il peut y avoir un temps de préchauffage qu’on ne retrouve pas avec le véhicule électrique qui prend donc un léger avantage ici.

59637522_10158212854392281_2671245636912807936_o

Station hydrogène Air Liquide

Coût à l’achat
Ici pas de quoi différencier nos concurrents : les véhicules électriques équipés d’une batterie de 100 kWh et les véhicules à hydrogène sont tous les 2 hors de prix! Mais d’ici 2040 ils ont le temps de se démocratiser. Match nul !

Coût à l’usage
Le coût de l’hydrogène est encore élevé : 15 €le kg d’hydrogène certifié vert.(10)
La consommation d’un véhicule hydrogène étant de 1 kg / 100 km,(9) on arrive à un coût de 15 centimes par km. 15 centimes, c’est le prix du kWh d’énergie électrique(11)avec lequel un véhicule électrique parcourt ... 5km. Le véhicule électrique revient donc à 3 centimes le km. Grosse différence... L’hydrogène est cher même par rapport à un diesel actuel (6 litres / 100km et 1,5 €/ litre font 9 centimes par km). Le prix va baisser et effacer la différence avec le diesel mais compte-tenu du rendement lié à la conversion de l’électricité en hydrogène, le véhicule hydrogène coûtera toujours au moins 3 fois plus cher à l’usage que le véhicule électrique. (à moins que le législateur ne s’en mêle avec des taxes). Pas étonnant dans ces conditions que Elon Musk qualifie l’hydrogène de «Mind-Bogglingly Stupid » mais peut-être un jour le prix du kWh sera fonction de la puissance demandée ce qui impactera seulement les véhicules électriques. En attendant c’est une victoire sans appel de l’électrique !

Fiabilité
Je n’ai pas trouvé d’information sur la fiabilité des ces nouvelles chaînes de traction mais les garanties proposées donnent une indication. La durée de vie des piles à combustible, qui chauffent beaucoup du fait de leur rendement de 50%, est un sujet délicat mais Toyota a réussi à le maitriser et propose une garantie de 8 ans ou 160 000 km.Symbio va encore plus loin en garantissant ses piles 10 ans ou 300 000 km.De son côté, Tesla propose une garantie de 8 ans pour la batterie.Bref pas de quoi départager nos 2 concurrents.

Infrastructure
Pas toujours facile de recharger un véhicule électrique, surtout si on habite dans un logement collectif comme 45% des français.(12) Mais la France compte tout de même plus de 25 000 stations publiques de recharge électrique(13) et à peine une vingtaine de stations de recharge hydrogène.(14)En Chine l’écart est encore plus frappant : 200000 stations publiques de recharge électrique(15)mais seulement 6 stations hydrogène.(16) Ça va changer, la France vise 400 à 1000 stations en 2028(17) et la Chine 3000 d’ici 2030!(16) Mais on ne pourra jamais faire le plein d’hydrogène à la maison. C’est donc une large victoire pour l’électrique !
Gagnant : l’électrique par 3 manches à 2 (et 4 manche ex-aequo) !

Le match de la planète

Nous sommes toujours en 2040 et cette fois c’est la fibre écologique qui parle. Que le véhicule soit électrique ou à hydrogène, il est sans émission à l’usage et c’est salutaire pour nos poumons. Mais les 2 motorisations se valent elles aussi sur le plan des émissions de CO2qui sont responsables du réchauffement climatique?

Bilan carbone du transport de l’énergie
Pour transporter l’hydrogène, il faut des camions et il en faut beaucoup à cause de sa faible densité.(18) La solution est de produire l’hydrogène sur place mais c’est rarement le cas aujourd’hui. L’électricité se transporte facilement, elle, et permet aux véhicules électriques de remporter cette première manche!

Bilan carbone à la fabrication
Actuellement, le bilan carbone d’une batterie est de 175 kg de CO2émis par kWh de batterie fabriqué (19) soit plus de 17 tonnes de CO2pour une batterie de 100 kWh.C’est davantage que ce qu’une voiture hybride émet sur 150000 km... Répétons parce que ce n’est pas rien : avant même de rouler, un véhicule électrique équipé d’une batterie de 100 kWh a émis plus de CO2qu’une voiture hybride ou diesel ne produira en 150000 km ! Bien sûr, cela peut s’améliorer en produisant les batteries dans des pays comme la France ou la Norvège où le bilan carbone de l’électricité est bas. Tesla couvre sa Gigafactory de panneaux solaires pour garantir que 100% de l’électricité sera d’origine renouvelable d’ici fin 2019. (20)

Dans un véhicule hydrogène, il y a aussi une batterie mais elle est beaucoup plus petite. Le bilan carbone pour la batterie, la pile à combustible et le réservoir serait de 3 tonnes de CO2(21) et il peut aussi s’améliorer. C’est donc une large victoire de l’hydrogène !



57387314_10158212866092281_9119689400320524288_o



Batterie lithium-ion 95 kWh de Audi

Bilan carbone «puits à la roue»
Le bilan carbone du puits à la roue comprend la production et la distribution de l’énergie et son utilisation par le véhicule.

Commençons par l’hydrogène. Un véhicule hydrogène alimenté en hydrogène vert n’émet pas de CO2pour son énergie et juste de la vapeur d’eau pour son fonctionnement. Il en émet juste pour le transport de l’énergie du site de production vers la station de recharge ce qui est peu. C’est donc presque un vrai véhicule zéro émission du puits à la roue.

L’hydrogène vert est obtenu par électrolyse de l’eau en utilisant de l’électricité renouvelable. C’est écologique mais onéreux comme on l’a vu. Si l’hydrogène était produit par reformage d’hydrocarbures comme c’est le cas à plus de 95% aujourd’hui, alors il serait beaucoup moins cher mais 10 kg de CO2sont émis pour 1 kg d’hydrogène produit.(22) Combiné à la consommation d’un véhicule hydrogène (toujours 1kg / 100 km), cela fait 100 g CO2/ km soit pas mieux qu’un véhicule hybride ou qu’un diesel récent. Pas d’autre choix donc que d’utiliser de l’hydrogène vert et d’en payer le prix...

Le véhicule électrique maintenant. Et là ça se complique. Pas pour ses émissions à l’usage, qui sont nulles, mais pour les émissions liées à la production de son énergie. En France, produire 1 kWh d’électricité ne produit que 100 g de CO2grâce au nucléaire(23) mais c’est près de 500 g aux USA, 700 g en Chine.(24) Combiné à la consommation d’un véhicule électrique (toujours 200 Wh / km), on arrive à 20 g de CO2par km en France mais 100 g par km aux USA et 140 g par km en Chine. Un véhicule hybride ou diesel fait mieux aux USA, en Chine et en fait dans la plupart des pays.

Recharger un véhicule électrique avec de l’électricité renouvelable est-il possible ? Dans la plupart des pays ce n’est pas proposé mais ça existe en Hollande et bientôt en France grâce à la start-up néerlandaise Jedlix qui fait l’intermédiaire entre le fournisseur d’électricité et le véhicule au moyen d’une app pour augmenter la part de renouvelable pendant la recharge. Cerise sur le gâteau, le prix n’augmente pas ! Il baisse même un peu. Mais recharger plus vert ne veut pas dire recharger 100% vert et Jedlix n’est pas encore présent dans beaucoup de pays. La victoire revient donc à l’hydrogène (vert) dans la plupart des pays mais pas en France où c’est plutôt un match nul.

Matières premières
Les piles à combustibles des voitures à hydrogène fonctionnent avec du platine comme catalyseur pour séparer l’hydrogène en ion H+et en électrons. Le platine se trouve surtout en Afrique du Sud. Il en faut moins de 100 grammes par véhicule mais il coûte une fortune.(25) Heureusement les fabricants de piles trouvent moyen d’en réduire la quantité(26) et surtout il n y a pas de problème écologique lié à son extraction.

Les voitures à hydrogène contiennent aussi des réservoirs en plastique renforcés avec de la fibre de carbone(27) ce qui ne pose pas non plus de problème écologique si ce n’est que fibre et plastique sont produits à partir de polymères. Pétrole quand tu nous tiens ...Il y a aussi une batterie stockant environ 1 kWh, une fraction de l’énergie stockée par les batteries des véhicules électriques alors examinons maintenant ceux là.

On change d’échelle... Les batteries des véhicules électriques emploient des kilogrammes de manganese, de graphite, de cobalt, de nickel et bien sur de lithium. 50 kg de graphite et de lithium dans une batterie de 85kWh !(28)(29) Le cobalt vient du Congo et est extrait dans des conditions douteuses, impliquant parfois des enfants !(30) L’extraction du graphite en Chine(31) et du lithium en Argentine(29) laisse aussi beaucoup à désirer en termes de pollution et de commerce équitable. Bref, n’en jetons plus, c’est une victoire incontestable pour l’hydrogène.

59588537_10158212881292281_5615261507173482496_o

Ressources en cobalt (2017)

Recyclage
Peu d’encre a coulé à ce jour concernant le recyclage des véhicules à hydrogène car leur diffusion est encore confidentielle mais la recherche ouvre des perspectives que ce soit pour récupérer le platine (32) que pour les fibres de carbone.(33) Les batteries des véhicules électriques représentent des centaines de kilogrammes à recycler ! Mais elles ont une botte secrète ... une seconde vie ! Lorsqu’une batterie a perdu 20 à 30% de sa capacité, elle peut encore servir comme batterie stationnaire.(34)(35) Puis il faut la recycler ce qui n’est pas du tout simple. Toutefois une filière se structure.(36) Pas facile de départager les protagonistes ici...

Gagnant : l’hydrogène par 3 manches à 1 (et 1 manche ex-aequo) !

Le match du réseau électrique


Cette fois nous sommes en 2050. Le parc s’est renouvelé et il n’y a plus que des véhicules zéro émission! Bye-bye les pots d’échappement et les 2/3 de la facture pétrolière (21 milliards en 2017) ! Combien sont ces véhicules 0 émission? Le développement du co-voiturage, de l’auto-partage et des transports en commun a contribué à réduire le parc mais le kilométrage moyen a augmenté à cause de l’auto-partage et des parcours qui sont faits à vide par les voitures autonomes !(37)

Admettons, ça vaut ce que ça vaut, que nous ayons en 2050 :-25 millions de véhicules particuliers et utilitaires légers (-35% par rapport à 2017)(38)-un kilométrage annuel moyen de 20000 km (+50% par rapport à 2017)(39)

Et si ces véhicules étaient tous électriques? Ou au contraire s’ils étaient tous à hydrogène? Quelles conséquences pour le réseau ?

Energie
Notre véhicule électrique consomme 200 Wh / km. En roulant 20000 km par an, sa consommation annuelle est donc de 4 MWh. Si tout le parc est électrique soit 25 millions de voitures, on arrive à 100 millions de MWh soit 100 TWh. C’est 19% de l’énergie produite par le réseau français en 2017(40) ce qui est beaucoup !

Regardons l’hydrogène vert maintenant. Il faut 65 kWh pour en produire 1 kilogramme par électrolyse de l’eau et le comprimer à 700 bars.(41) Combiné à la consommation d’un véhicule hydrogène, (1 kg / 100 km), on arrive à 650 Wh / km soit plus de 3 fois la consommation d’un véhicule électrique ! Sur un an, un véhicule hydrogène consomme donc 13 MWh et 25 millions de voitures hydrogène consommeraient 325 TWh soit plus de 60% de l’énergie annuelle produite par le réseau aujourd’hui. Impossible ! Cependant de l’hydrogène vert peut être aussi produit par la biomasse et les déchets. Mais c’est encore balbutiant donc l’électrique emporte cette manche.

Puissance
Que se passera-t-il quand un million de conducteurs voudront recharger en même temps en 30 minutes leurs batteries de 100 kWh sur la route des vacances en France ? Un million consommant 200 kW, cela fait 200 GW soit bien davantage que la capacité du réseau EDF (130 GW).(40) Et 1 million c’est juste 4% du parc... La charge rapide pour tous ? Impossible ! Et si le constat est vrai en France, un pays exportateur d’électricité, il est bien sûr encore plus vrai ailleurs ! Avec l’hydrogène, pas besoin de charge rapide donc pas de problème de puissance pour le réseau. L’hydrogène prend sa revanche !


Gagnant : match nul 1 partout !

Pour aller plus loin au sujet du réseau :

2040 : Le réseau peut-il tenir ? Scénarii Rte 2035



Résultats

59435659_10158212903852281_2731175248329179136_o



Quel est le grand gagnant ? Pas facile ...

Mais il y a un grand perdant ! Que l’hydrogène ou l’électrique triomphe, ça va être compliqué pour le réseau !

Dans le monde entier il faut davantage d’énergies renouvelables pour :
⁃faire face à l’énergie demandée par les véhicules,⁃faire face aux appels de puissance liés à la recharge des véhicules électriques,
⁃produire l’hydrogène vert et en réduire le coût,
⁃améliorer le bilan carbone du kWh électrique,
⁃améliorer le bilan carbone de la fabrication des batteries.

En France, le bilan carbone du kWh est déjà bon grâce au nucléaire mais comme on veut arrêter des réacteurs,(42) on devra nous aussi investir massivement dans les énergies renouvelables.

Le choix du véhicule quant à lui dépendra comme toujours de l’usage.

Pour qui roule beaucoup (VRP, chauffeurs routiers, taxis, bus) l’hydrogène sera incontournable grâce au temps de recharge. Mais ça risque de tousser à cause du prix de l’énergie ... Un constructeur américain de camions hydrogène, Nikola, offre une solution : des recharges gratuites ! (43) Par ailleurs en 2020 Paris comptera 600 taxis hydrogène avec la société hype.

La plupart des gens se rendent à leur lieu de travail en voiture(44) avec un parcours de moins de 100 km dans 95% des cas.(45) Pour qui accepte de louer une voiture ou de prendre le train ou l’avion pour aller occasionnellement (beaucoup) plus loin, alors le véhicule électrique est parfait ! Et pas besoin d’attendre 2040 pour en acheter un, ni de le prendre équipé d’une énorme batterie. En effet une batterie de 20 kWh suffit pour faire 100 km et elle a l’avantage de se recharger en une nuit en 16A et d’émettre beaucoup moins de CO2pour sa fabrication qu’une batterie de 100 kWh. Et puis pourquoi ne pas réduire au minimum non seulement la batterie mais aussi le véhicule ?Pourquoi ne pas laisser le SUV au garage et prendre un petit véhicule pour aller au bureau ? La planète vous en saura gré. Là aussi la Chine est en avance avec pas moins de 5 millions de LSEV (Low Speed Electric Vehicle) en circulation.(46) L’équipementier Valeo y croit aussi comme on peut voir ci-dessous.(47)

59780402_10158212910112281_3216272773412290560_o

Véhicule électrique équipé d’une chaîne de traction Valeo 48V

Et pour ceux qui veulent un véhicule polyvalent qui les emmène au bureau tous les jours et qui permet aussi de partir en vacances à l’autre bout de la France avec toute la famille, alors le bon véhicule sera ni l’électrique ni l’hydrogène mais les 2 ! Ce sera le véhicule hydrogène rechargeable ou Plug-in Fuel Cell Electric Car (PFCEV) tel que la Mercedes GLC F-CELL(48) ou le Kangoo ZE-H2 équipé par Symbio.(49) La batterie de 13,8 kWh de la GLC F-CELL offre plus de 50 km d’autonomie et se recharge en moins d’une nuit. Elle permet de faire 80% des trajets quotidiens au meilleur coût. Et son réservoir de 4,4 kg d’hydrogène offre plus de 450 km d’autonomie supplémentaire et se recharge en 5 mn. Le meilleur des 2 mondes !
Cerise sur le gâteau, ce type de véhicule peut se contenter d’un réseau clairsemé de stations de recharge en hydrogène puisqu’il peut compter sur le réseau plus dense de bornes électriques.

59380751_10158212912432281_1724885374611750912_o

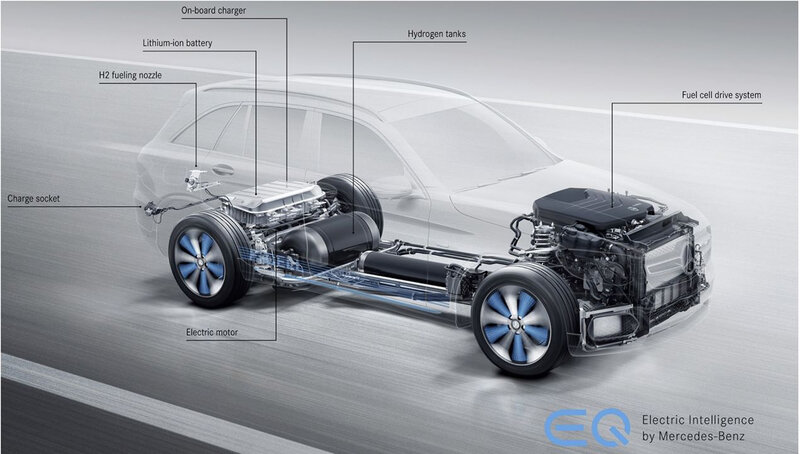

Mercedes GLC F-CELL

59709153_10158212914512281_4155245541640372224_o

Pile à combustible Symbio équipant le Renault Kangoo ZE-H2



Conclusion

Alors l’avenir de l’automobile sera-t-il plutôt électrique ou hydrogène ? J’espère que vous en êtes maintenant convaincus, les 2 solutions vont cohabiter pacifiquement et souvent fusionner avec les Plug-in Fuel Cell Electric Car. L’enjeu est ailleurs. Dans «automobile» il y a «mobile» mais il faut aussi penser «stationnaire» plus que jamais ! Et c’est maintenant que 2040 et 2050 se préparent en développant l’infrastructure de recharge.

Pour l’électrique : ce ne sont pas les bornes publiques qui font défaut car 95% des recharges se font à la maison(50) ce qui n’est pas toujours facile pour les 45% de français qui vivent en résidence collective.(12) C’est plutôt là que le bât blesse et je suis bien placé pour le savoir.

Pour l’hydrogène, la France vise 400 à 1000 stations publiques en 2028.(17)
À titre de comparaison, la Californie et la Chine visent respectivement 1000 (51) et 3000 stations(16) d’ici 2030. Pour y arriver, nul doute que des coopérations entre constructeurs de véhicules, producteurs d’hydrogène et pouvoirs publiques seront les bienvenues. Toyota, Honda et la province de Québec montrent la voie !(52)

L’avenir de l’automobile reste incertain mais les stations capables de créer et distribuer au même endroit l’énergie verte sous forme d’hydrogène ou d’électricité ont clairement de l’avenir ! Et elles pourraient ressembler à FaHyence(53) ou à ceci :

59328135_10158212925192281_3908638303439552512_o

SOURCE : Eric Trochon Boulogne-Billancourt, Février 2019
eric.trochon@wanadoo.fr

S0-quel-avenir-pour-l-hydrogene-400217

Bibliographie

(1) Les émissions de CO2repartent à la hausse http://www.lefigaro.fr/sciences/2018/12/05/01008-20181205ARTFIG00331-nette-reprise-des-emissions-de-co2-en-2018.php
(2)L’air pollué tue 400000 personnes par an en Europe, 2 millions dans le monde
https://www.weforum.org/agenda/2018/09/europe-s-dirty-air-kills-400-000-people-every-year/
(3)Part du transport dans les émissions de gaz à effet de serre http://www.statistiques.developpement-durable.gouv.fr/lessentiel/ar/199/1080/emissions-gaz-effet-serre-secteur-france.html
(4)9 pays bannissent les moteurs thermiques https://qz.com/1341155/nine-countries-say-they-will-ban-internal-combustion-engines-none-have-a-law-to-do-so/
(5)L’essor du véhicule électrique en Chine https://www.linkedin.com/feed/update/urn:li:activity:6473898716188282880
(6)Tesla 100D : 512 km d’autonomie avec 100 kWh
https://www.caradisiac.com/essai-tesla-model-s-100d-championne-du-monde-161791.html
(7)Station de recharge 350 kW
http://www.auto-innovations.com/actualite/2700.html
(8)Consommation d’un véhicule électrique
https://www.challenges.fr/automobile/dossiers/la-verite-sur-la-consommation-des-voitures-electriques_2623
(9)Consommation de la Toyota Mirai : 66 miles soit 106 km par kg
https://www.fueleconomy.gov/feg/fcv_sbs.shtml
(10)Coût du kilogramme d’hydrogène
https://www.automobile-propre.com/hydrogene-air-liquide-inaugure-nouvelle-station-orly/
(11)Coût du kWh électrique
https://www.fournisseurs-electricite.com/guides/prix/kwh
(12)Part de résidence en habitat collectif ou individuel
https://www.insee.fr/fr/statistiques/2412780
(13)Nombre de stations publiques de recharge électrique en France
https://www.la-croix.com/Economie/France/Le-nombre-bornes-vehicules-electriques-progresse-lentement-2018-07-05-1200952727
(14)Nombre de stations publiques de recharge hydrogène en France
https://www.automobile-entreprise.com/La-France-compte-une-vingtaine-de,6845
(15) Nombre de stations publiques de recharge électrique en Chine
http://www.chinadaily.com.cn/a/201801/11/WS5a5759d9a3102c394518e9e1.html (16)Nombre de stations publiques de recharge hydrogène en Chine et plan 2030
http://www.lbma.org.uk/assets/events/Conference%202017/S5_JW.pdf
(17)Plan hydrogène France
https://www.ecologique-solidaire.gouv.fr/sites/default/files/2018.06.01_dp_plan_deploiement_hydrogene_0.pdf
(18)22 camions hydrogène pour transporter autant d’énergie qu’un camion de carburant
https://www.largus.fr/actualite-automobile/lhydrogene-a-t-il-un-avenir-comme-carburant-automobile-9280398.html
(19)Bilan carbone d’une batterie : 175 kg / kWh
https://www.theicct.org/sites/default/files/publications/EV-life-cycle-GHG_ICCT-Briefing_09022018_vF.pdf
(20)Electricité 100% renouvelable dans la Tesla Gigafactory d’ici fin 2019
https://cleantechnica.com/2018/08/27/tesla-gigafactory-to-be-powered-100-by-tesla-solar-by-end-of-2019/
(21)Bilan carbone FCEV : 3 tonnes pour la batterie, la pile et le réservoir
https://www.hydrogen.energy.gov/pdfs/14006_cradle_to_grave_analysis.pdf
(22)Hydrogène par vapo reformage : 10 kg CO2/ kg H2
https://www.actu-environnement.com/media/pdf/news-26748-rapport-cgedd-cgeiet-hydrogene.pdf
(23)Bilan carbone du kWh électrique en France : 104g CO2/ kWh
https://www.ecoco2.com/blog/les-emissions-de-co2-de-la-production-delectricite-europeenne-en-direct/
(24)Bilan carbone du kWh électrique en Chine et aux USA
http://notrickszone.com/2017/07/27/new-study-electric-vehicle-use-does-not-appreciably-reduce-co2-emissions/
(25)Le platine
https://fr.wikipedia.org/wiki/Platine
(26)Réduction de la quantité de platine
https://www.reuters.com/article/us-platinum-fuelcells-analysis/platinums-fuel-cell-car-bonanza-proves-elusive-idUSKCN1GL1DG
(27) Réservoirs d’hydrogène pour automobiles
http://www.auto-innovations.com/site/brevetech/reservoirHydrogene.html
(28)54 kg de graphite dans une batterie de 85kWh
https://www.businessinsider.fr/us/materials-needed-to-fuel-electric-car-boom-2016-10
(29) Extraction inéquitable du lithium / 112 pounds de Lithium pour 85 kWh de batterie
https://www.washingtonpost.com/graphics/business/batteries/tossed-aside-in-the-lithium-rush/?tid=batteriesseriesbox
(30)Extraction du cobalt au Congo
https://www.washingtonpost.com/graphics/business/batteries/congo-cobalt-mining-for-lithium-ion-battery/??noredirect=on
(31)Pollution liée au graphite
https://www.washingtonpost.com/graphics/business/batteries/graphite-mining-pollution-in-china/?tid=batteriesseriesbox
(32)Recyclage du platine des piles à combustible
https://tel.archives-ouvertes.fr/tel-01581377/document
(33)Recyclage des fibres de carbone
https://www.usinenouvelle.com/article/france-premiere-filiere-de-recyclage-de-la-fibre-carbone-en-2019.N670199
(34)Seconde vie des batteries de Nissan Leaf
https://europe.autonews.com/article/20160510/ANE/160519985/nissan-gives-leaf-batteries-a-second-life-as-home-energy-storage-units
(35)Seconde vie des batteries de BMW
https://www.greentechmedia.com/articles/read/bmw-is-turning-used-i3-batteries-into-home-energy-storage-units#gs.cVq_HVI
(36)Recyclage des batteries
https://fr.wikipedia.org/wiki/Accumulateur_lithium-ion
(37)Evolution du parc d’ici 2030
https://www.capital.fr/entreprises-marches/80-millions-de-voitures-en-moins-en-europe-dici-2030-etude-1243502
(38)Parc automobile français VP + VUL : 38 millions (2017)
https://fr.wikipedia.org/wiki/Parc_automobile_français
(39)Kilométrage moyen en France
https://fr.statista.com/statistiques/484345/distance-parcourue-en-moyenne-par-voiture-france/
(40)Electricité en France
https://fr.wikipedia.org/wiki/electricite_en_France
(41)50 kilowatt-hours + 15 kilowatt-hours par kilogramme d’hydrogène
https://en.wikipedia.org/wiki/Hydrogen_production
(42)Fermeture de 12 réacteurs d’ici 2035
https://www.novethic.fr/actualite/energie/energie-nucleaire/isr-rse/ppe-le-gouvernement-favorable-a-la-fermeture-de-12-reacteurs-nucleaires-d-ici-2035-146586.html
(43) Le constructeur de camion Nikola offre l’hydrogène
https://driving.ca/features/feature-story/motor-mouth-who-exactly-is-the-saviour-of-electric-vehicles
(44) 75% des français utilisent un véhicule pour se rendre au travail
https://www.lemonde.fr/societe/article/2015/11/02/les-francais-mettent-en-moyenne-50-minutes-pour-l-aller-retour-domicile-travail_4801698_3224.html
(45) 95% des parcours font moins de 50 km
https://www.greencarreports.com/news/1071688_95-of-all-trips-could-be-made-in-electric-cars-says-study
(46) China Low Speed Electric Vehicles (LSEV)
https://www.wsj.com/articles/chinas-giant-market-for-tiny-cars-1537538585
(47) LSEV valéo
https://www.linkedin.com/feed/update/urn:li:activity:6475707778022277121/
(48) Mercedes GLC F-CELL
https://www.mercedes-benz.com/en/mercedes-benz/vehicles/passenger-cars/glc/the-new-glc-f-cell/
(49) Kangoo ZE-H2 équipé par SYMBIO
https://www.businesswire.com/news/home/20160929005533/fr/
(50) 95% des recharges au domicile
https://www.automobile-propre.com/dossiers/recharge-voitures-electriques/
(51) Plan hydrogène de la Californie
https://cafcp.org/sites/default/files/CAFCR-Presentation-2030.pdf
(52) Honda, Toyota et la province de Quebec coopèrent pour l’infrastructure hydrogène
https://driving.ca/toyota/auto-news/news/honda-toyota-shock-the-montreal-auto-show-with-investments-in-hydrogen-refueling
(53) FaHyence, la première station service qui fabrique de l’hydrogène
http://www.afhypac.org/actualites/articles/fahyence-la-premiere-station-service-qui-fabrique-de-l-hydrogene-628/
(54) Etude AAA sur l’impact des températures extrêmes sur l’autonomie.
https://newsroom.aaa.com/2014/03/extreme-temperatures-affect-electric-vehicle-driving-range-aaa-says/
(55) performance à froid des piles à combustible
http://ballard.com/docs/default-source/motive-modules-documents/technical-note---bus-cold-weather-operation---final.pdf


(publié par J-Pierre Dieterlen)

***********************************************************************

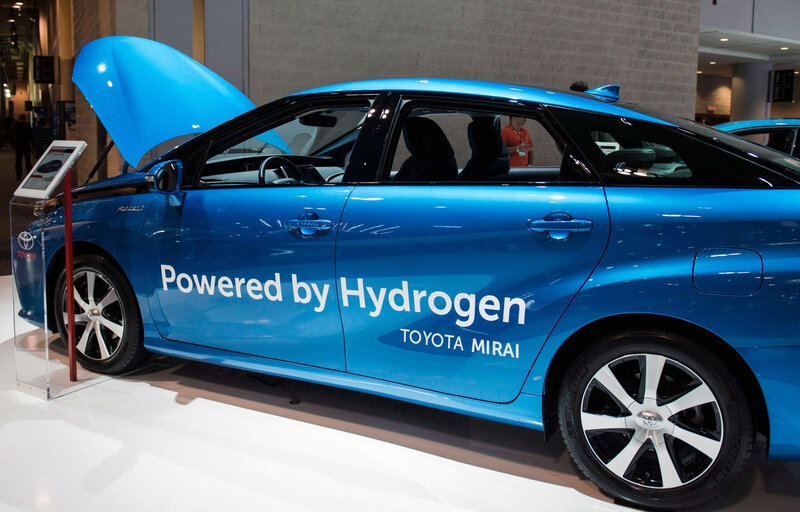

téléchargement



Le véhicule électrique à hydrogène

SOURCE : PAULINE DUCAMP FRANCE , RENAULT , ENVIRONNEMENT , INNOVATIONS AUTO , VÉHICULE ÉLECTRIQUE

PUBLIÉ LE 29/10/2014 À 14H25

Depuis quinze ans, des recherches sont en cours sur le véhicule électrique à pile à combustible à hydrogène. Alors que les premiers véhicules arrivent sur les routes françaises, retour en dix questions sur cette technologie.

Un véhicule à pile à combustible à hydrogène, c’est quoi ?

Le marché du véhicule électrique est dominé par les modèles dotés d’une batterie. Mais le véhicule électrique peut aussi fonctionner grâce à une pile à combustible. Un réservoir d’hydrogène alimente cette pile qui, par la rencontre entre l’hydrogène et l’oxygène, produit de l’électricité et rejette de l’eau. L’électricité alimente alors le moteur électrique. "Un kilo d’hydrogène recèle trois fois plus d’énergie qu’un kilo de pétrole ou de gaz", explique Pascal Mauberger, président de l'AFHYPAC (Association Française pour l'Hydrogène et les Piles à Combustibles) et directeur général de McPHY.



téléchargement (1)



Quelle est son autonomie?

Avec un véhicule à pile à combustible, l’autonomie est plus importante qu’avec un véhicule à batterie. "Les Kangoo ZE que nous transformons avec un prolongateur d’autonomie à hydrogène fait plus de 300 kilomètres, soit 100 kilomètres de plus que le trajet quotidien moyen d’un chaufeur-livreur" détaille Pierre-Yves Le Berre, vice-président Ventes et Stratégies de Symbio F-Cell. Hyundairevendique 600 kilomètres avec son ix35 Fuel Cell, Honda 480 km avec le FCX Clarity.

Comment le recharge-t-on ?

L’hydrogène n’est pas fabriqué dans le véhicule, cette solution, un temps envisagée, a été abandonnée. Le conducteur doit donc passer en station pour recharger son réservoir d’hydrogène. Celui-ci peut contenir en moyenne cinq kilos de carburant. Il faut quelques minutes pour faire le plein, avec un système proche de celui d’un véhicule au gaz naturel. "Sur notre station de Lyon-Grenoble, l’hydrogène coûte environ 8,50€ le kilo" ajoute Pierre-Yves Le Berre.

Les offres de recharge sont-elles suffisantes en France ?

Contrairement à l’Allemagne, qui a conçu un large plan de déploiement sur son territoire, la France a opté pour une approche par flottes captives. Là où une flotte de véhicules à hydrogène est mise en service, est installée une station. Elle peut alors également être utilisée par des véhicules privés. Il n’existe aujourd’hui que deux bornes de recharge en France, mais entre vingt et trente nouvelles stations vont être déployées dans les prochains mois.

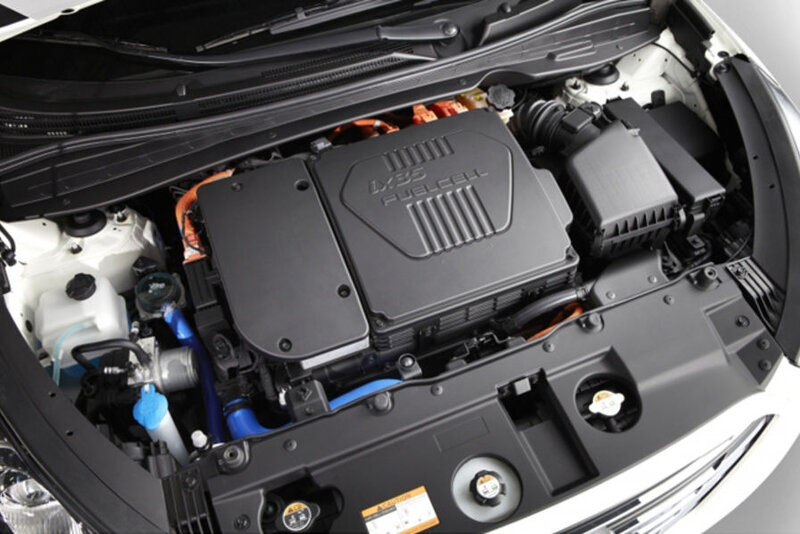

moteur-de-voiture-a-hydrogene

MOTEUR DE VOITURE A HYDROGÈNE



Ces véhicules sont-ils sûrs ?

L’hydrogène présente certaines caractéristiques qui compliquent sa manipulation. La molécule d’hydrogène est très fine, donc traverse facilement les métaux. Le stockage est aussi complexe, car l’hydrogène est conservé sous pression (entre 350 et 700 bars) dans le réservoir. "Il y a un coté mystique autour de l’hydrogène, le public pense tout de suite à l’accident du dirigeable Hindenburg, rapporte Pierre-Yves Le Berre. Or les mesures de sécurité sont bien plus importantes sur un véhicule électrique à hydrogène que sur une voiture thermique classique".

Symbio F-Cell installe ainsi sur les véhicules qu’il équipe d’un prolongateur d’autonomie, un réservoir en polymères d’étanchéité, entouré de carbone. Par ailleurs, si l’hydrogène s’échappe, il monte directement dans l’atmosphère. "Les véhicules sont aujourd’hui homologués, avec une carte grise, sans restriction, rappelle Pascal Mauberger. Le véhicule électrique à hydrogène est un non-événement".

Le véhicule à pile à combustible est-il un véhicule propre ?

En théorie, oui. Le véhicule à pile à combustible ne rejette que de l’eau. "Pour qu’il soit propre, il faut de l’hydrogène décarboné, or pour cela il faut le produire par électrolyse. Ce type de production ne représente que 5% de la production française d’hydrogène", tempère Joseph Beretta, ancien de PSA et président de l'AVERE France (Association nationale pour le développement de la mobilité électrique).

Chez Symbio F-Cell, on estime qu’avec de l’hydrogène issu du méthane, le véhicule à pile à combustible rejette en moyenne 15 à 18 grammes de CO2 par km. "Les stations-services devront fabriquer leur hydrogène, via des éoliennes par exemple, ou utiliser de l’électricité issue des énergies renouvelables, dont seulement 50% de la production est aujourd’hui injectée dans le réseau" résume Pascal Mauberger.

Quel est le coût d’achat d’un véhicule à pile à combustible ?

"Le double" pour Pierre-Yves Le Berre de Symbio F-Cell. En 2014, le marché ne permet en effet pas de gros volumes, donc pas d’économies d’échelle. Les mesures de sécurité, par exemple sur le réservoir ou la technologie embarquée pour la chaine de traction, rajoutent également au surcoût. Le Hyundai ix35 n’est aujourd’hui pas directement vendu au public, mais le coût des exemplaires utilisés dans des flottes en France dépasse les 80 000 euros l’unité.

Quel véhicule choisir, pile à combustible ou batterie ?

Le marché des flottes de véhicules électriques à hydrogène commence à être pertinent, le TCO (total cost of ownership, ou coût global de possession) se rapproche de celui d’un véhicule diesel. "Cependant, sans batterie, le véhicule électrique à hydrogène ne récupère pas l’énergie au freinage, ce qui interroge son efficacité" affirme Joseph Beretta. Par ailleurs, le surcoût à l’achat du véhicule à hydrogène est aujourd’hui trop important pour le particulier, même avec une autonomie supérieure à celle d’un véhicule à batterie. "Pour un usage urbain ou périurbain, le véhicule à batterie suffit. Mais pour parcourir une distance de plusieurs centaines de kilomètres une fois de temps en temps, il ne suffit pas, rappelle Pierre-Yves Le Berre. Mais le surcoût d’un véhicule à hydrogène est alors trop élevé".



images



Le véhicule à pile à combustible est-il destiné au grand public ?

Pour le moment, non. Si des constructeurs comme Hyundai le commercialisent, il est réservé aux flottes d’entreprises. Mais d’ici la fin de la décennie, Honda et Toyota comme Hyundai ou Daimlercomptent commercialiser des modèles de série à destination du grand public.

Et les constructeurs français ?

Ni Renault, ni PSA ne travaillent actuellement sur des projets de véhicules électriques à hydrogène. Symbio F-Cell équipe cependant des Kangoo ZE pour La Poste. La société dispose même d’un prototype de ZOE équipée de son prolongateur d’autonomie à hydrogène, mais cette version de la citadine électrique devrait rester pour le moment à l’état de concept.

Pauline Ducamp

**************************************************************LA PRODUCTION D’HYDROGÈNE « VERT »




Intéressant du point de vue énergétique, l’hydrogène présentait jusqu’à récemment d’importantes contraintes de transport. Toutefois, les avancées sur le stockage solide permettent d’espérer une accélération de son développement. En outre, ce vecteur énergétique propose une valorisation des énergies renouvelables, dans un contexte de meilleure intégration au réseau électrique, ainsi qu’une redéfinition de l’intégration territoriale des systèmes énergétiques.
Intéressant du point de vue énergétique, l’hydrogène présentait jusqu’à récemment d’importantes contraintes de transport[1]. Toutefois, les avancées sur le stockage solide permettent d’espérer une accélération de son développement. En outre, ce vecteur énergétique propose une valorisation des énergies renouvelables, dans un contexte de meilleure intégration au réseau électrique, ainsi qu’une redéfinition de l’intégration territoriale des systèmes énergétiques[2].
L’hydrogène ne figure pas au rang des énergies vertes, puisque les procédés actuels de production utilisent majoritairement des hydrocarbures (gaz naturel, pétrole, charbon). Dans une perspective de remplacement des énergies fossiles par l’hydrogène, cette dépendance doit être reconsidérée en vue d’une refonte complète de l’industrie de production d’hydrogène.
Bien que les technologies de Captage et Stockage du CO2,voire de son utilisation, permettent aux procédés actuels de considérablement diminuer les empreintes environnementales[3], il est crucial de se concentrer sur les procédés de production d’hydrogène n’émettant aucun gaz à effet de serre et ayant recours à des énergies renouvelables. Ajoutons enfin qu’il est usuel de parler d’hydrogène produit, ce qui est un abus de langage, puisque les procédés permettent la production de dihydrogène (H2). Toutefois, pour plus de simplicité, c’est le terme d’hydrogène qui sera utilisé dans ce qui suit.

1.PRODUCTION ET UTILISATION DE L’HYDROGÈNE EN 2014-15

        Les récentes avancées dans le stockage solide ou la valorisation des énergies renouvelables démontrent une forte activité de recherche dans la technologie hydrogène ainsi qu’une réduction des coûts. Ces évolutions ne reflètent toutefois pas les tendances actuelles de production et de consommation.

1.1. PRINCIPALES FILIÈRES DE PRODUCTION

L’hydrogène produit au cours de l’année 2014 provient à 96% de procédés utilisant  des hydrocarbures et à 4% de l’électrolyse (Tableau 1). Cependant, ces données considèrent aussi la coproduction ; l’émission d’hydrogène non volontaire lors du raffinage (via les hydrocarbures liquides), la production de coke (via le charbon dans la sidérurgie), la production de dichlore et d’hydroxyde de sodium (via l’électrolyse). Finalement, seul 10% de l’utilisation de l’électrolyse de l’eau a pour objectif la production d’hydrogène[4].
Parmi les procédés développés en vue d’une production d’hydrogène, le reformage du gaz naturel est actuellement le plus utilisé. Les principaux producteurs mondiaux en 2014 étaient Air Products (18,5 milliards de mètres cubes), Air Liquide (13 milliards de mètres cubes), Praxair, et Linde. De plus, la plus grande partie de la production se fait actuellement au sein de réseaux internes aux sites industriels recourant à l’hydrogène[5].
Tableau 1 : Origine de l’hydrogène produit (coproduction incluse). Source : AFHYPAC.
Origine de l’hydrogène
Pourcentage
Gaz naturel
49%
Hydrocarbures liquides
29%
Charbon
18%
Électrolyse
4%

1.2.UTILISATIONS DE L’HYDROGÈNE

Deux grandes familles d’usages doivent être distinguées ; l’hydrogène énergie et l’hydrogène pour l’industrie. Même si la recherche actuelle porte principalement sur la première utilisation, avec comme objectif d’obtenir un nouveau vecteur énergétique[6] pour le stockage d’électricité, le power-to-gas [7]ou la mobilité, les applications pratiques dans l’industrie restent majoritaires. Au sein de ces dernières, l’hydrogène est principalement valorisé en tant que matière première.
Il constitue ainsi un élément essentiel dans différents procédés chimiques (Tableau 2). Le premier poste de consommation est la fabrication d’ammoniac, composant de base dans l’industrie des engrais[8]. Si, en comparaison avec cet usage, la fabrication d’autres produits chimiques est minoritaire (amines, méthanol, eau oxygénée), son utilisation dans l’élaboration de matériaux (métaux, verres), la soudure ou l’industrie alimentaire tend à augmenter[9].
En outre, près de 44% de la consommation mondiale d’hydrogène (Tableau 2) est le fait de l’industrie pétrolière. Le respect des normes environnementales y requiert de grandes quantités d’hydrogène, notamment lors du procédé de désulfuration. Contenu dans les combustibles fossiles, le soufre se transforme en oxyde de soufre lors de leur combustion[10]. Il appartient donc aux acteurs du raffinage de retirer ce soufre en amont de la combustion. L’extraction et le raffinage d’hydrocarbures fournissent ainsi l’énergie nécessaire à la production d’hydrogène, permettant finalement un meilleur raffinage  d’hydrocarbures.
Tabeau 2 : Consommation industrielle de l’hydrogène –  Source : Actualité chimique n°347, Alphea, France Stratégie, 2014

Monde (2013)
Union européenne (2006)
France (2008)
Raffinage du pétrole
44%
47%
59%
Ammoniac, engrais
38%
39%
26%
Chimie de base (dont méthanol)
8%
8%
10%
Métallurgie
6%
1%
Divers
10%
4%
Total (en milliers de tonnes par an)
60 000
8 250
922
Face à ces utilisations industrielles, l’utilisation de l’hydrogène comme vecteur d’énergie ne représente que 1% de la consommation, concentrée dans la propulsion d’engins spatiaux, tels que les satellites ou les fusées. La consommation dans les piles à combustible n’en représente qu’une infime part, malgré une croissance de leur production de près de 400% entre 2008 et 2013[11].

2.LE BILAN CARBONE DE L’HYDROGÈNE

Selon l’origine de l’énergie utilisée pour la production d’hydrogène, le bilan carbone est plus ou moins élevé. Le procédé le plus largement répandu, le vapore formage du méthane, présente un bilan carbone excédentaire, avec 10 kg de dioxyde de carbone (CO2) par kilogramme d’hydrogène produit. La teneur élevée en CO2 des gaz émis par ce procédé permet cependant la mise en place de systèmes de captage et stockage du CO2[12]. À l’inverse, l’utilisation d’énergie électrique d’origine renouvelable permet d’obtenir une empreinte carbone nulle au procédé de fabrication de la source et des composants, donc un hydrogène que l’on qualifie de « vert ». Les fortes émissions de gaz à effet de serre des procédés de production actuels expliquent le faible intérêt des véhicules à hydrogène en termes de réduction des émissions[13].
La production d’hydrogène représente environ 3% des émissions totales de gaz à effet de serre (GES) au niveau mondial, et près de 11 millions de tonnes de CO2émises annuellement en France. Ce faible pourcentage caractérise toutefois une utilisation industrielle[14] faible en quantité consommée en comparaison avec une future utilisation de masse à des fins de stockage (avec restitution sous plusieurs formes : électricité oupower-to-gas) ou de mobilité. L’émergence de procédés de production décarbonés économiquement viables constitue donc un enjeu environnemental crucial pour un accès de l’hydrogène au rang des énergies vertes de masse. L’opportunité en termes de réduction des émissions de GES devient décisive si l’on inclut dans cette perspective la part du transport, à hauteur de 27,6% des émissions en France en 2013 dont 92% pour le seul transport routier[15].

3.LES TECHNOLOGIES DE PRODUCTION D’HYDROGÈNE « VERT »

Fig. 1: Différentes chaînes de production d'hydrogène "vert"Fig. 1: Différentes chaînes de production d'hydrogène "vert"Relativement rare à l’état moléculaire dans la nature, l’hydrogène est un composant de base de nombre d’éléments : eau, déchets organiques, hydrocarbures et autres. Sa production nécessite donc une décomposition moléculaire, réalisable selon différents procédés  : électrolytique, thermochimique, photo-électrolytique, biochimique. Dans ce qui suit, de ce document, seules les technologies permettant la production d’un hydrogène totalement « vert » seront considérées.

3.1.L’ÉLECTROLYSE

Fig. 2 : Schéma de fonctionnement d'une cellule. Source: SBC Energy Institute 2014, Hydrogen-basedenergy conversion.Fig. 2 : Schéma de fonctionnement d'une cellule. Source: SBC Energy Institute 2014, Hydrogen-basedenergy conversion.
Ce procédé transforme l’énergie électrique en énergie de décomposition moléculaire, via une réaction d’oxydo-réduction. La cellule permettant cette séparation est constituée d’une anode, d’une cathode et d’un électrolyte (substance conductrice ionique). La réaction d’oxydation se produisant à l’anode permet de récupérer de l’oxygène, et la réaction de réduction se produisant à la cathode permet de récupérer de l’hydrogène. Finalement, la réaction de décomposition s’écrit :
$$ H20+énergie électrique rightarrow H2+frac{1}{2}[0]_{2}+chaleur$$

3.1.1.DESCRIPTION DU SYSTÈME

Les cellules sont disposées en série électrique au sein des technologies actuelles, grâce à des électrodes bipolaires (anode d’un côté et cathode de l’autre), permettant une meilleure compacité et une densité de courant plus élevée. Ce dernier point constitue un aspect important dans le fonctionnement nominal d’un électrolyseur. En effet, le taux de production d’hydrogène de la cellule augmente avec la tension aux bornes des cellules (d’une valeur minimale de 1,23V pour engager la réaction), tandis que l’efficacité des cellules diminue. Le producteur doit ainsi effectuer un compromis entre ces deux critères.
Les cellules sont ensuite organisées en assemblages communément appelés stacks[16], puis couplées à différents appareils permettant d’obtenir les conditions optimales en eau et électricité en entrée (redresseur, osmoseur inverse, réservoir) ainsi que de stocker l’hydrogène en sortie (compresseur, réservoir). De plus, le procédé d’électrolyse étant exothermique, un dispositif d’élimination de la chaleur produite est aussi installé. Cet ensemble forme l’électrolyseur.

3.1.2.RENDEMENT ET CONSOMMATION DU SYSTÈME

Dépendant de la tension électrique et du compromis effectué par le producteur avec le taux de production d’hydrogène, les rendements des électrolyseurs actuels s’étalent de 62% à 89% selon les technologies et les conditions, notamment celles de l’eau en entrée[17].
Ainsi, 4 à 5 kWh et 1 litre d’eau sont consommés par normo-mètre cube produitdans les électrolyseurs industriels[18]. Finalement, la production d’un kilogramme d’hydrogène, permettant un déplacement de 100 kilomètres pour tout véhicule léger à pile à combustible, nécessite de 44 à 55 kWh d’électricité  et 11 litres d’eau.
L’électrolyse constitue le procédé de production d’hydrogène décarboné le plus mature technologiquement. Toutefois, il ne contribue actuellement qu’à 1% de la production volontaire d’hydrogène du fait d’un manque d’investissements  et de coûts dissuasifs.

3.1.3.LES DIFFÉRENTES TECHNOLOGIES

Il existe à ce jour trois types d’électrolyse dont la maturation va de la recherche en laboratoire à la commercialisation. Leur principale différence réside dans l’électrolyte utilisé. Quelles en sont les principales caractéristiques et le possible couplage avec des systèmes de production à bases d’énergies  renouvelables ?
  • L’électrolyse alcaline
Cette première technologie utilise une solution d’hydroxyde de potassium (KOH) comme électrolyte[19]. L’électrolyse alcaline constitue la solution de production d’hydrogène la plus utilisée de nos jours, et propose un coût d’investissement faible en comparaison avec les autres technologies d’électrolyse, notamment grâce à la simplicité des matériaux.
Bénéficiant déjà de rendements de 68 à 77%, l’électrolyse alcaline possède une marge d’amélioration limitée et une faible réactivité aux variations de puissance. Si ce dernier aspect est problématique pour un couplage avec des énergies intermittentes, il présente peu d’inconvénients pour la production d’hydrogène à partir de l’hydroélectricité.
Les perspectives d’amélioration de cette technologie se situent au niveau des coûts de fabrication, de la pression de fonctionnement et des conditions de couplage aux énergies intermittentes. Elle pourrait aussi profiter à terme de la recherche sur les piles à combustible alcalines[20]. Ces améliorations sont cependant minimes au vu de sa maturité,  si bien que la recherche se focalise sur les deux autres technologies d’électrolyse dont les perspectives d’amélioration des performances sont plus grandes.
  • L’électrolyse PEM
Une seconde technologie d’électrolyseur utilise une membrane en polymère (PEM pour Proton Exchange Membrane) comme électrolyte. Cette évolution d’un électrolyte liquide à un électrolyte solide permet de considérablement réduire les coûts de maintenance, d’entretien, dus aux effets de l’électrolyte liquide sur l’installation,  ainsi que de compression de l’hydrogène en sortie. De plus, l’électrolyse PEM propose une excellente solution de production décentralisée, grâce à une meilleure réactivité aux variations de puissance ainsi qu’une grande compacité du système[21].
Avec des rendements de 62 à 77%, cette technologie est utilisée dans certains marchés de niche, notamment dans les sous-marins, mais elle reste encore en phase de développement pour une utilisation de masse. Le recours à des matériaux nobles, notamment le platine, la durée de vie des membranes ainsi que les limitations de taille des assemblages constituent les principaux obstacles rencontrés.
Les coûts actuels des électrolyseurs PEM sont de l’ordre du double de ceux des technologies alcalines. Toutefois, cette technologie profite de la forte recherche sur les piles à combustible PEM[22], et dispose de caractéristiques prometteuses (forte densité de courant acceptée, pression élevée). Les perspectives d’amélioration identifiées se situent principalement au niveau de la capacité des empilements, de la diminution de l’utilisation des matériaux nobles ainsi que d’une augmentation de la durée de vie des membranes. Enfin, la recherche en laboratoire expérimente cette technologie à haute température (130-180°C, contre 70 à 80°C pour les électrolyseurs actuels).
  • L’électrolyse à haute température
L’augmentation de la température lors d’une réaction d’électrolyse permet un apport d’énergie supplémentaire sans que l’énergie nécessaire à la décomposition moléculaire augmente[23]. Cela conduit à la suppression de catalyseurs nobles (platine ou iridium) ainsi que l’énergie électrique à fournir pour atteindre le seuil de décomposition, ce qui diminue fortement les coûts d’investissement et de fonctionnement.
La principale technologie d’électrolyse à haute température est la cellule d’électrolyse à oxyde solide (SOEC pour Solid OxideElectrolysisCell). Fonctionnant entre 700 et 900°C, l’électrolyse SOEC présente un dispositif similaire à l’électrolyse PEM[24]. Cependant, une part significative de l’énergie est apportée sous forme de chaleur, qui passe de 10% à 400 Kelvin à 30 % à 1200 Kelvin, mais  qu’il est possible de récupérer lors de l’électrolyse (exothermique). Cette technologie présente l’avantage de pouvoir fonctionner de manière réversible : en électrolyseur ou en pile à combustible[25].
Avec des rendements pouvant dépasser 90%, l’électrolyse SOEC se situe dans la phase de recherche en laboratoire. Si les rendements actuels sont prometteurs, la dégradation accélérée des cellules constitue le principal frein à un développement rapide.

3.1.4. ÉVOLUTION DES COÛTS

Au delà des facteurs propres à chaque technologie, la diminution des coûts dans l’optique d’un développement de masse de l’électrolyse s’appuie sur des aspects communs aux différents électrolyseurs. Ainsi, afin d’optimiser l’utilisation des dispositifs de conversion d’électricité ou de purification de l’eau, il est nécessaire d’augmenter la puissance disponible par une mise en parallèle d’un plus grand nombre de stacks par électrolyseur[26].
D’autre part, une réduction des coûts nécessite à la fois un accroissement de la capacité de production par installation, via une amélioration de la capacité des cellules, ainsi que la mise en place d’une production en série.
À la différence des systèmes procédant à une conversion directe de l’énergie  comme la photo-électrolyse de l’eau, une part du coût de l’électrolyse provient des installations de raccordement au réseau ou à une source de production d’électricité. Le coût de production de l’hydrogène par électrolyse dépend donc majoritairement de l’investissement initial ainsi que du coût de l’électricité utilisée.
Un des enjeux majeurs en vue de rendre ce procédé économiquement viable est donc d’atteindre un coût de l’électricité d’origine renouvelable concurrentiel avec le prix du gaz utilisé pour le reformage. L’amélioration des électrolyseurs (rendement, matériaux diminuant la maintenance) constitue un autre facteur décisif, auquel s’ajoute la nécessité de la mise en place d’une production d’électrolyseurs en série afin de diminuer leur part dans le coût d’investissement. Enfin, une augmentation du nombre d’heures de fonctionnement permet de réduire la part représentée par l’investissement, et finalement le coût de l’hydrogène. La Figure 3 illustre l’évolution du coût du kilogramme d’hydrogène en fonction de ces différents facteurs, et la Figure 4 permet d’en observer la part du coût final[27].
Fig. 3 : Prix de production de l'hydrogène par électrolyse. Source : France StratégieFig. 3 : Prix de production de l'hydrogène par électrolyse. Fig. 4 : Coût de l'hydrogène en fonction de l'utilisation. Source : SBC Energy Institute.e StratégieFig. 4 : Coût de l'hydrogène en fonction de l'utilisation. Source : SBC Energy Institute.
Si la plupart des estimations situent entre 2 et 4 euros le prix du kilogramme d’hydrogène produit par électrolyse à horizon 2020, les études américaines semblent plus optimistes. Compte-tenu de la forte corrélation entre le prix de l’hydrogène par électrolyse  et le prix de l’électricité, les politiques énergétiques, ainsi que la part des énergies renouvelables dans le mix électrique, jouent un rôle primordial dans les prévisions effectuées. Les prévisions de France Stratégie sont corroborées par les données de l’U.S.DRIVE, annonçant des prix de l’ordre de 3,80 euros en 2015, diminuant à 2,25 euros le kilogramme en 2020 pour une installation de petite taille[28].

3.2.LA PHOTO-ÉLECTROLYSE DE L’EAU

Ce procédé de conversion directe de l’énergie solaire en énergie chimique permet une production d’hydrogène « vert » décentralisée. Il s’appuie sur les technologies développées dans l’industrie des panneaux photovoltaïques.

3.2.1.LE PROCÉDÉ ET SES AVANTAGES

Fig. 5: Exemple de procédé de photo-électrolyse de l’eau. Source : CNRSFig. 5: Exemple de procédé de photo-électrolyse de l’eau.
Source : CNRSL’utilisation de semi-conducteurs comme photo-catalyseurs au sein d’un électrolyte aqueux permet de capter les photons afin de fournir l’énergie nécessaire à la migration des électrons de la bande de valence à la bande de conduction au sein du matériau semi-conducteur. Cette illumination aboutit à la réaction des électrons avec l’eau à la surface des photo-catalyseurs[29], dissociant l’eau en oxygène et hydrogène (voir Figure 5).
L’intérêt majeur de ce procédé réside dans la conversion directe de l’énergie solaire, évitant ainsi tout coût d’installation électrique ou de raccordement au réseau. De plus, contrairement aux procédés utilisant l’énergie thermique, la photo-électrolyse s’effectue à faible température[30], diminuant les contraintes sur les installations. Ces aspects positifs, ainsi que sa forte parenté avec les technologies solaires, en font une solution possédant un fort potentiel de développement.
En 2013, le Département de l’Énergie des Etats-Unis  annonçait des rendements de 12,4% à 18,3%  ce que l’on peut comparer au rendement d’un assemblage photopiles (15%) et d’un électrolyseur (75%), soit au total un rendement de l’ordre de 12%. Toutefois, des physiciens du Laboratoire Nano-Magnétisme et Oxydes du CNRS ont récemment annoncé avoir doublé l’efficacité du procédé d’électrolyse via la polarisation électrique[31].

3.2.2.LES OBSTACLES

Encore au stade de développement, la recherche se focalise sur l’amélioration des performances des matériaux semi-conducteurs utilisés ainsi que sur la compréhension des phénomènes, notamment la durée de vie des trous électroniques. En effet, ceux-ci représentent une part significative du coût du dispositif et n’atteignent pas les performances nécessaires à une viabilité économique du procédé, particulièrement en termes d’absorption lumineuse, de durée de vie et de coût. Par exemple, l’activité de l’un des photo-catalyseurs le plus utilisé, le dioxyde de titane, est limitée à 4% du spectre solaire[32]. Ensuite, les semi-conducteurs doivent être protégés, en raison de la corrosion induite par les électrolytes aqueux utilisés[33].
Ces contraintes augmentent la part déjà élevée  du capital dans le coût total imputable aux semi-conducteurs. En effet, si la simplicité du procédé réduit les coûts d’investissement et de maintenance, les matériaux actuellement utilisés pour les électrodes ne permettent pas d’aboutir à un prix de production de l’hydrogène concurrentiel.

3.2.3.ÉVOLUTION DES COÛTS

Le Département de l’Énergie des Etats-Unis annonçait en 2013 un coût de production de l’hydrogène d’environ 13,1 euros par kilogramme d’hydrogène pour l’année 2015, ainsi qu’une cible de 4,3 euros pour 2020.
Toutefois, un groupe de chercheurs appartenant à l’École Polytechnique Fédérale de Lausanne ainsi qu’à l’université Technion (Israël) a développé des semi-conducteurs à base d’oxyde de fer. Les coûts annoncés s’élèvent à seulement 5 euros par kilogramme[34], avec  des rendements compris entre 1,4% et 3,6%. Cette avancée, ainsi que l’utilisation de la polarisation électrique, concrétisent la dynamique de la recherche afin de diminuer les coûts et d’augmenter les rendements.

3.3.LA DISSOCIATION THERMOCHIMIQUE DE L’EAU

Cette technologie apporte l’énergie de décomposition sous forme thermique à l’aide d’installations solaires thermodynamiques à concentration ou de centrales nucléaires à haute températur[35]. Toutefois, la température nécessaire pour atteindre une décomposition spontanée est considérable[36].

3.3.1. LE PROCÉDÉ ET SES AVANTAGES

Fig. 6 : Cycle cérium-oxyde couplé à un système solaire thermodynamique à concentration. Source : USDRIVE - Hydrogen Production Team RoadmapFig. 6 : Cycle cérium-oxyde couplé à un système solaire thermodynamique à concentration. Source : USDRIVE - Hydrogen
Production Team RoadmapAfin de diminuer l’énergie dépensée pour atteindre cette température, d’augmenter la durée de vie des matériaux, réduite à haute température, et de faciliter leur fabrication, le procédé de dissociation thermochimique a recours à des substances chimiques[37]. La succession de réactions intervenant entre elles, ainsi qu’avec l’eau, permet finalement d’obtenir la décomposition de l’eau en oxygène et hydrogène à des températures réduites d’environ 700°C. Ce procédé fonctionne selon des cycles chimiques, dans lesquels l’énergie thermique permet à la fois les réactions nécessaires à l’obtention de l’hydrogène mais aussi celles aboutissant au recyclage des substances introduites. Cette technologie propose donc une solution de production d’hydrogène propre, consommant uniquement de l’eau et de la chaleur provenant de sources solaires ou nucléaires.

3.3.2. LES OBSTACLES

La dissociation thermochimique de l’eau se situe en début de développement et présente une forte dépendance aux avancées des technologies solaires à concentration dont les cycles actuels les plus prometteurs ont des rendements de l’ordre de20%[38]. Si le potentiel de cette technologie est considérable, de nombreux freins ont été identifiés par le Sandia National Laboratories (Département de l’Energie des Etats-Unis) :
  • la faible connaissance des cycles thermochimiques utilisés constitue un frein à l’amélioration des rendements ainsi qu’à une diminution des coûts liés à la multiplication des réactions ;
  • Le degré de technicité exigée est élevé aux températures atteintes ;les défis concernent à la fois la durée de vie des matériaux face aux températures d’utilisation et aux substances corrosives, la fabrication du réacteur, sa gestion en fonctionnement (chaleur, séparation au sein de certaines réactions chimiques) ainsi que les technologies de solaire concentré qui nécessitent des progrès ;
  • la surface au sol nécessaire à l’implantation de telles installations ainsi que leur degré de technicité entraînent un coût d’investissement élevé.

3.3.3. ÉVOLUTION DES COÛTS

Le Département de l’Énergie des Etats-Unis a mené une étude d’évolution des coûts de l’hydrogène en fonction de différents facteurs[39]. La simulation se base sur une centrale solaire thermodynamique à concentration de 13km² possédant une capacité de production de 100 tonnes d’hydrogène par jour (Tableau 3).
Tableau 3 : Synthèse étude Département de l’Énergie
Facteurs
Rendement
Durée de vie des matériaux
Baisse du coût du réacteur
Coût du solaire concentré
Coût en $/kg
Coût en €/kg
2015
6,2%
1 an
140$/m²
35,22
27,1
2020
16,7%
5 ans
30% par rapport à 2015
75$/m²
8,56
6,6
Au-delà
34,3%
10 ans
30% par rapport à 2020
3,84
2,95
Chacun de ces facteurs a aussi un  potentiel de diminution de coût dont il ressort que le rendement de la dissociation thermochimique de l’eau constitue l’élément le plus décisif. Son augmentation de 6,2% à 34,3% permet de réduire le coût du kilogramme d’hydrogène de plus de 87%.

3.4. L’UTILISATION DE MICRO-ORGANISMES PHOTOSYNTHÉTIQUES

La dernière voie de production d’hydrogène « vert » imite un procédé se déroulant dans la nature. En effet, certains micro-organismes produisent naturellement de l’hydrogène par photosynthèse.

3.4.1.LE PROCÉDÉ ET SES AVANTAGES

Cette technologie exploite les capacités photosynthétiques d’algues vertes ou de cyanobactéries pour produire de l’oxygène et de l’hydrogène. Les photons solaires sont d’abord captés par un pigment contenu dans les organismes, la chlorophylle, puis permettent de produire deux enzymes[40]. La chlorophylle perd alors des électrons, remplacés par d’autres lors d’une photolyse de l’eau.
La différence du procédé visant à produire de l’hydrogène intervient dans une seconde phase, au cours de laquelle le dioxyde de carbone réduit, afin de produire les glucides nécessaires au développement de l’organisme, est remplacé par des protons. La réaction de réduction provoquée permet de produire de l’hydrogène moléculaire.
L’eau et le soleil constituent les deux seules sources d’énergie de ce procédé. Il autorise donc une production d’hydrogène en dissociation complète avec les infrastructures actuelles. De plus, l’absence de recours à des électrodes ou à des semi-conducteurs permet d’éliminer toute contrainte sur la qualité de l’eau  ce qui diminue le coût des dispositifs habituellement couplés et offre plus de possibilités d’implantation.

3.4.2.LES OBSTACLES

A l’aube de son développement en 2016, ce procédé nécessite une meilleure compréhension des phénomènes chimiques afin d’ « optimiser » les organismes. Par exemple, au cours de la seconde phase, l’enzyme hydrogénasecatalyse la réduction finale des protons, transformant les ions H+ en molécules d’hydrogène. Cependant, l’oxygène inhibe le fonctionnement de cette enzyme. Coproduit avec l’hydrogène lors de ce procédé, il limite la durée de production d’hydrogène à quelques minutes au maximum. Un axe de recherche consiste donc à bloquer les effets de l’oxygène en modifiant la structure de l’enzyme[41]. D’autre part, la production combinée d’oxygène et d’hydrogène constitue un second obstacle, puisqu’un dispositif supplémentaire est nécessaire. Enfin, l’efficacité de cette technologie est naturellement limitée par l’énergie solaire maximale absorbable par les organismes. Ces derniers n’utilisent qu’une faible partie de l’énergie théoriquement disponible et dissipent le reste sous forme de chaleur[42].

3.4.3.ÉVOLUTION DES COÛTS

La dissociation thermochimique de l’eau n’étant qu’au tout début de son développement, il existe peu d’estimation de coût de l’hydrogène produit. Pour sa part, le Département de l’Énergie des Etats-Unis estime un coût du kilogramme produit d’environ 6,9 euros en 2020, avec un rendement du procédé supérieur à 5%.

4.PROJETS ET ACTEURS DE LA FILIÈRE HYDROGÈNE DÉCARBONÉ

Le développement technologique et industriel des procédés évoqués ci-dessus s’accompagne de l’élaboration d’une stratégie d’intégration de l’hydrogène au sein des réseaux énergétiques. De nombreuses initiatives visent à étudier cette intégration, afin d’en observer les verrous et de progressivement convaincre de sa viabilité.

4.1.RECHERCHE ET PÔLES DE COMPÉTITIVITÉ

La recherche française en matière d’hydrogène se structure principalement autour de deux entités : le groupe de recherche HYSPAC du CNRS – Hydrogène, systèmes et Piles à combustible, regroupant plus d’une centaine d’équipe ainsi que de nombreux industriels – ainsi que le CEA. En plus des systèmes de production d’hydrogène, la recherche française adopte une approche verticale, en étudiant les matériaux utilisés, notamment au sein du Laboratoire des Interfaces et Surfaces d’Oxydes (LISO) et du  Laboratoire d’Electrochimie et de Physicochimie des Matériaux et des Interfaces (LEPMI). En parallèle de cette recherche technologique, un institut de recherche sur la sûreté industrielle – l’INERIS – contribue à la prévention des risques, et une agence publique – l’ADEME – oriente la recherche via des projets ou investissements. Au niveau mondial, les acteurs sont évidemment beaucoup plus nombreux.
En interaction entre le monde de la recherche et les projets industriels, deux pôles de compétitivité interviennent dans le domaine de l’hydrogène : Capenergies et Tenerrdis. Au sein de ce dernier, 48 projets liés à l’hydrogène énergie ont été financés par l’État ou les collectivités territoriales depuis 2005, dont 24% dans la production d’hydrogène[43].

4.2.PROJETS ET ENTREPRISES

Parallèlement à une recherche active sur l’amélioration des procédés, de nombreux projets sont conduits sur la filière hydrogène dans sa globalité ainsi que sur la viabilité de son intégration dans les réseaux énergétiques. Ils sont illustrés par les quatre exemples suivants.

4.2.1.UN PROJET FRANÇAIS TERMINÉ : HORIZON HYDROGÈNE ÉNERGIE

Une initiative publique de grande ampleur appelée Horizon Hydrogène Énergie (H2E) a été lancée en 2008[44]. Ce projet a été cofinancé par l’État, et coordonné par Air Liquide, pour une durée de 7 ans[45]. Il a rassemblé 17 partenaires (entreprises, instituts, laboratoires) dont deux intervenants sur la phase de production d’hydrogène : Areva Stockage d’Énergie (électrolyseurs PEM) et le CEA. Parmi les projets lancés, le projet MYRTE s’est  focalisé sur le couplage avec les énergies renouvelables[46]. Il  a étudié un couplage entre des panneaux photovoltaïques, un électrolyseur, deux installations de stockage (solide et sous pression) et une pile à combustible afin de tester la viabilité de l’écrêtage par stockage hydrogène. Il pourrait aussi contribuer au stockage d’énergie sur sites isolés.

4.2.2.EXEMPLES D’ENTREPRISES : WH2, ATAWEY, AREVA ET MCPHY

Parmi les Petites et Moyennes Industries (PMI) rattachées au groupe de recherche HYSPAC, l’entreprise WH2, créée en 2011, propose une solution de production à partir de l’hydroélectricité. Cette PMI participe au projet PUSHY (Potentiel Use of Solid Hydrogen), qui regroupe des PMI, des industriels et un centre de recherche afin de proposer une solution hydrogène complète, de la production à l’acheminement chez le client. Ce projet se décline en deux offres, selon le lieu d’installation et l’électricité utilisée lors de l’électrolyse, avec un électrolyseur et un système de stockage solide. L’offre OSSHY (On site Solid Hydrogen) propose une production sur le site d’industriels utilisant de l’hydrogène en tant que matière première, tandis que l’offre LASHY (Local Alternative Solid Hydrogen) propose une production à partir d’énergies renouvelables, utilisée selon un arbitrage entre une valorisation en électricité ou en hydrogène.
À la centrale hydraulique de Port-Mort, sur la Seine, WH2 développe l’offre LASHY  à partir d’un barrage hydroélectrique et d’une source d’eau extérieure au fleuve. L’entreprise annonce une production annuelle de 7 tonnes au cours de la période d’expérimentation qui débute courant 2016 puis 21 tonnes. L’hydrogène peut ensuite être acheminé vers le site de consommation par voie routière ou fluviale. Si les usages de l’hydrogène produit restent classiques (réseau de gaz ou mobilité), la réalisation propose une source d’approvisionnement électrique nouvelle et prometteuse. En effet, la France constitue le second pays européen producteur d’hydroélectricité avec plus de 2000 petites centrales au fil de l’eau, soit 8500 MWe installés[47]. L’un des objectifs de l’expérimentation consiste donc à convaincre les exploitants de ces centrales de la viabilité technique, économique et environnementale, d’un couplage avec un système hydrogène, le principal obstacle restant néanmoins celui des coûts de production affichés : l’hydrogène produit à la centrale de Port-Mort consomme 63 kWh par kilogramme produit, soit un coût d’environ deux fois celui du gazole  à environ 15 euros/kg.
Plusieurs autres entreprises développent des produits sur le marché de l’hydrogène. Dans le domaine de la mobilité, la société Atawey propose des solutions de bornes de recharge plug &play  destinées à la fois aux vélos, aux voitures ainsi qu’à des engins industriels[48]. Cette solution se décline en une offre autonome, avec production d’hydrogène sur site, et en une offre approvisionnée de manière externe. Dans le domaine de la production et du stockage industriels, Areva conçoit des systèmes hydrogène sous la forme de groupes de secours à pile à combustible, d’électrolyseurs ou de groupes permettant la production d’hydrogène, son stockage puis sa restitution sous forme d’électricité. Enfin, McPhy constitue un autre exemple d’entreprise développant une forte présence sur le marché de l’hydrogène. Cette société conçoit des électrolyseurs alcalins, des solutions complètes de production, stockage et distribution d’hydrogène. De plus, McPhy est l’un des précurseurs dans le domaine du stockage solide de l’hydrogène à l’aide de galettes à base d’hydrures de magnésium[49].

4.2.3.UN PROJET EUROPÉEN EN COURS : DON QUICHOTE

Un projet européen appelé DON QUICHOTE propose de démontrer la viabilité de l’intégration de l’hydrogène dans un schéma énergétique renouvelable global. Un regroupement de 11 partenaires industriels et institutionnels développe depuis octobre 2012 un dispositif regroupant un électrolyseur, un compresseur et une pile à combustible. Couplé en amont à des éoliennes ainsi qu’à des panneaux photovoltaïques, il alimente en aval une flotte de véhicules à hydrogène. L’objectif consiste donc à simuler le comportement d’un réseau hydrogène de petite échelle, afin d’en valider la maturité technique et économique[50].
Ce projet est devenu pleinement opérationnel en février 2014pour sa phase 1, soit un fonctionnement en trois phases successives d’amélioration des systèmes utilisés. Ainsi, l’électrolyseur actuel de type alcalin  atteint un rendement de 69%, et démarre une ou deux fois par jour car le projet fonctionne à la manière d’un réseau intelligent, au sein duquel le degré d’utilisation du parc de chariots élévateurs à hydrogène conditionne l’utilisation de l’électrolyseur. La quantité d’hydrogène produite se situe entre 41 kg et 153 kg par mois, l’électrolyseur alcalin révélant des limitations quant à l’énergie électrique nécessaire à cette production, de l’ordre de 100 kWh/kg. Ce type d’électrolyseur présentant une faible réactivité aux variations de puissance, un délai de 30 minutes est nécessaire avant d’atteindre la production nominale. Novatrice, cette expérimentation permet donc de soulever les problèmes de l’intégration d’un système hydrogène, afin de mener des études de résolutions à travers les futures améliorations: électrolyseur PEM, pile à combustible PEM, compresseur électrochimique.

4.2.4. STRUCTURE DE FINANCEMENT DE PROJETS : PARTENARIAT PUBLIC/PRIVÉ FCH JU

Le Fuel Cells and Hydrogen Joint Undertaking (FCH JU) est un partenariat à l’échelle européenne entre la Commission Européenne, Hydrogen Europe (représentant 80 industriels) et le groupe de recherche N.ERGHY (regroupant 59 laboratoires et instituts). Cette concentration d’acteurs privés et publics permet d’agir à la fois au niveau de la stratégie d’intégration des technologies, du déploiement industriel ainsi que de la recherche. Après une première phase convaincante (2008-2014), le Conseil de l’Union Européenne a renouvelé le partenariat pour une seconde phase, de 2014 à 2020, la dotant d’un budget de 1,33 milliards d’euros[51].
Cette initiative européenne s’organise autour de deux pôles : transport et énergie. Elle procède alors, selon les orientations de développement décidées au sein des pôles, à des appels à projets afin de stimuler les innovations ou l’amélioration des technologies. Un appel à projets structuré autour de 24 sujets a ainsi été lancé en janvier 2016, représentant un investissement de 117,5 millions d’euros. Au sein de ce troisième appel, 11 projets appartiennent au pôle énergie[52]. On y trouve par exemple le développement de procédés de production d’hydrogène à partir de l’énergie solaire ou d’un électrolyseur de grande capacité possédant un temps de réponse faible.

art108_fig_couverture_vehicule_hydrogene

5.AVENIR DE L’HYDROGÈNE « VERT »

La combinaison d’une production d’hydrogène par des combustibles fossiles et d’une consommation assurée pour moitié par l’industrie du raffinage renforce le potentiel du cycle vertueux initié par une diminution de l’utilisation d’hydrocarbures dans le mix énergétique. Cela permet alors, en plus des bienfaits environnementaux, d’augmenter la disponibilité de l’hydrogène en tant que vecteur énergétique. Le développement d’une importante capacité de production décarbonée, tant au niveau de l’électricité que du procédé de production d’hydrogène, constitue cependant l’aspect décisif. En effet, dans l’hypothèse d’une utilisation purement énergétique de l’hydrogène, la production actuelle d’hydrogène, soit 60 millions de tonnes en 2014, ne représenterait que 1,3% de la consommation mondiale d’énergie.

5.1.ÉVOLUTION DE LA PRODUCTION ET DE LA RÉGLEMENTATION

A partir de simulations de l’évolution du marché de l’hydrogène aux horizons 2020 et 2050, quatre axes stratégiques pour le développement de la filière en France ont été identifiés[53] :
  • Convergence hydrogène/énergies renouvelables,
  • Électro-mobilité de nouvelle génération,
  • Piles et hydrogène au service de la ville durable,
  • Hydrogène et piles, vecteurs de la croissance internationale,
  • Mesures transversales d’accompagnement de la filière.
Le premier axe se concentre sur un couplage de la production d’énergie renouvelable et de l’hydrogène. L’ADEME prévoit un surplus d’électricité renouvelable de 30 à 90 TWhà horizon 2050, mais il n’existe actuellement pas de capacité de stockage suffisante pour valoriser cette production. L’hydrogène pourrait constituer une réponse à ce besoin, soit un premier objectif de production d’hydrogène « vert » de 3 tonnes par heure à horizon 2020.
À l’horizon plus lointain de 2050, les visions possibles du marché de l’hydrogène sont portées par le développement des usages industriels et  la volonté de construire des systèmes énergétiques peu carbonés.
Les premières sont les moins incertaines puisque l’injection d’l’hydrogène directement dans le réseau de gaz naturel permet d’éviter le coût de nouvelles infrastructures, mais elles nécessitent un accompagnement de la part des industriels consommateurs d’hydrogène[54].
Les  secondes, axées sur une intégration locale de l’hydrogène, sont plus ambitieuses et semées de nombreux verrous car, outre la maturité des technologies concernées,   l’intégration des systèmes hydrogène au sein des réseaux énergétiques en place constitue un défi de taille.  Elle passe par une « gestion sociétale » et une « volonté politique forte, tant au niveau national que local »[55].
En 2016, les réglementations françaises en matière d’hydrogène s’inscrivent dans une utilisation industrielle -matière première ce qui ne facilite pas  l’émergence de l’hydrogène- énergie, surtout sous une forme décentralisée[56].Toutefois, de récentes avancées réglementaires favorisent le stockage de l’électricité par hydrogène décarboné [57].
Article 121 de la Loi relative à la transition énergétique pour la croissance verte en vigueur au 25 mars 2016 :
Dans un délai de douze mois à compter de la promulgation de la présente loi, le Gouvernement remet au Parlement un plan de développement du stockage des énergies renouvelables par hydrogène décarboné qui porte notamment sur :
  • La mise en œuvre d’un modèle économique du stockage par hydrogène de l’électricité produite à partir de sources d’énergies renouvelables, visant à encourager les producteurs d’énergies renouvelables à participer à la disponibilité et à la mise en œuvre des réserves nécessaires au fonctionnement des réseaux publics de transport et de distribution d’énergie, ainsi que les conditions de valorisation de ces services ;
  • La mise en œuvre de mesures incitatives destinées à promouvoir des innovations technologiques visant plus particulièrement les piles à combustibles, pour notamment développer le marché des véhicules électriques ;
  • Le déploiement d’une infrastructure de stations de distribution à hydrogène ;
  • L’adaptation des réglementations pour permettre le déploiement de ces nouvelles applications de l’hydrogène, telles que la conversion d’électricité en gaz.

5.2.SIMULATION D’UTILISATION DANS LA MOBILITÉ

Les perspectives d’évolution de la mobilité impliquent un fort développement  des moyens de production d’hydrogène tant à l’échelle nationale que mondiale. Dans le cas de la France, différents niveaux de dépendance du parc automobile à l’hydrogène basé majoritairement sur une production par électrolyse peuvent  être simulés[58]. Sur la base d’un parc automobile de 31,8 millions de véhicules particuliers au 1er janvier 2015, effectuant un trajet moyen de 12 753 kilomètres par an en 2014, les résultats suivants sont obtenus (Tableau 4)[59].
Tableau 4 : Simulation de consommation de la production d’hydrogène pour la mobilité
Pourcentage du parc
10%
25%
50%
100%
Production d’hydrogène (en milliards de kilogrammes)
0.4
1.01
2.02
4.04
Coût d’investissement (en milliards d’euros)[60]
14.4
36
72
144
Électricité requise (en TWh)
18
45
90
180
Pourcentage de la production d’électricité  française
3.34
8.35
16.7
33.4
Eau requise (en millions de mètres cubes)
4.4
11
22
44
Pourcentage de la consommation d’eau française
0.013
0.033
0.066
0.13
Si la France se déplaçait au moyen de véhicules alimentés en hydrogène « vert », près d’un tiers de la production d’électricité serait nécessaire à cet usage, ce qui plaide pour une diversification des techniques de production (énergie thermique, solaire) si l’on veut éviter une surcharge du réseau électrique, surtout si d’autres usages de l’hydrogène se développent. En outre, les coûts d’investissement pour la seule production d’hydrogène  dédiée à la mobilité sont très élevés[61].

CONCLUSION

        La filière hydrogène actuelle est mature, mais limitée. En effet, les moyens de production par hydrocarbures sont majoritairement associés aux réseaux de sites industriels, au sein desquels l’hydrogène est valorisé sous forme de matière première. Toutefois, ce marché ne répond pas à l’émergence attendue d’un nouveau vecteur énergétique, tant en termes de capacité de production que de faibles impacts environnementaux.
      Le développement d’une filière hydrogène verte nécessite  de nouveaux procédés couplés à des sources d’électricité renouvelables. Parmi celles-ci, l’électrolyse présente le niveau d’avancement le plus intéressant et bénéficie du dynamisme de la recherche en termes de piles à combustible. Son extension rencontre cependant plusieurs handicaps : le coût encore prohibitif de l’hydrogène produit et la capacité de production limitée des systèmes actuels[62].
D’autres procédés démontrent une grande flexibilité par rapport aux conditions d’entrée, tant en ce qui concerne les sources d’énergie que les qualités d’eau. Cette diversité est l’un des atouts de l’hydrogène, puisque elle permet  une approche double,centralisée et décentralisée, selon la proximité du réseau électrique ou le taux d’ensoleillement. Une démultiplication de la production pourrait être possible qui permettrait, à terme, d’espérer une réduction de la dépendance énergétique extérieure[63].
Le développement de la filière hydrogène ouvre aussi la voie à une reconsidération de l’intégration des énergies renouvelables en repoussant deux de leurs plus importantes contraintes : le stockage et le transport. Ce couplage propose un cycle vertueux : une augmentation de la capacité de production d’hydrogène permet de valoriser un plus grand surplus d’électricité renouvelable, l’augmentation de ce dernier justifiant des investissements croissants dans la filière hydrogène. En 2016, si la viabilité technique de certaines technologies est démontrée, la viabilité économique du modèle reste à prouver, ce qui est  l’un des principaux  enjeux des nombreux projets en cours et  programmés.

ecolo_h2




NOTES ET RÉFÉRENCES

[1]Voir Thierry Alleau. L’hydrogène, Encyclopedie-energie.org.
[3] Voir Jean-Marie Martin-Amouroux, Captage et Stockage du CO2. Encyclopedie-energie.org. Les procédés sont le reformage du gaz naturel, la gazéification du charbon ou de la biomasse, ainsi que la fermentation (voir aussi dark fermentation, sans dépendance avec l’oxygène).
[4] Pour plus d’informations sur les procédés actuels, voir Société Chimique de France et Fiche 3.1.1 : Production d’hydrogène à partir des énergies fossiles, AFHYPAC, 2014.
[5] 88% en 2011 selon une étude du SBC Energy Institute, 2014, page 13. Voir aussi Fiche 1.3 : Production et consommation d’hydrogène aujourd’hui, AFHYPAC, 2015.
[6] Synonyme d’énergie secondaire (par exemple l’électricité ou l’essence), obtenue par conversion d’une énergie primaire (disponible dans l’environnement : eau, pétrole, vent).
[8]Pour une description des procédés, voir la Société Chimique de France, données sur l’hydrogène, 2014.
[10] Celui-ci est responsable de maladies respiratoires. Voir une illustration sur Planète Énergies.
[11] Voir Agence Internationale de l’Énergie, Technology roadmap – Hydrogen and fuel cells, 2015, page 30.
[12] Assortie de plusieurs difficultés : techniques et économiques(augmentation des coûts). Voir fiche 3.1.2 : Captage et stockage géologique du CO2 – AFHYPAC, 2014. Possibilité future d’utiliser le CO2 ?
[14] Seules quelques milliers de personnes ont un lien avec la filière hydrogène en France selon McPhy. Voir http://www.mcphy.com/fr/hydrogene-vert/hydrogene-decarbone/
[16] Regroupant jusqu’à une centaine de cellules. Leur nombre est limité par des contraintes de fabrication et de tension. Pour plus de détails sur le système, voir l’étude du SBC Energy Institute, 2014.
[18] L’énergie consommée correspondant à la différence entre les énergies de décomposition et de recomposition des molécules. Un normo-mètres cube (Nm3) correspond à un mètre cube de gaz aux conditions normales de pression et de température. Un normo-mètre cube d’hydrogène contient environ 90grammes d’hydrogène.
[19] C’est la seule technologie utilisant un électrolyte liquide.
[21] Pour plus d’informations sur son fonctionnement, consulter l’étude de France Stratégie : Y a-t-il une place pour l’hydrogène dans la transition énergétique. La compacité atteinte est jusqu’à 30 fois supérieure à celle des électrolyseurs alcalins.
[22] La plus utilisée pour la mobilité, par exemple sur la Toyota Mirai.
[23] Voir Quentin Cacciuttolo. Apport de la pression sur les performances d’une cellule d´électrolyse de la vapeur d’eau à haute température. Chimie théorique et/ou physique. Université Pierre et Marie Curie – Paris VI, 2014. Français.
[24] Avec cependant un électrolyte conduisant des ions O2- à la place d’ions H+. Pour observer les schémas des dispositifs, se reporter à l’étude du SBC Energy Institute, 2014.
[25] L’électrolyse PEM aussi mais avec des performances insuffisantes. De plus, l’électrolyse SOEC permet aussi la coélectrolyse de l’eau et du dioxyde de carbone afin de produire un carburant appelé « syngas ». Cette technologie pourrait donc utiliser le CO2 stocké pour la mobilité.
[26]Le pourcentage du coût d’investissement de l’ensemble de ces dispositifs passe ainsi de 45% pour un empilement à 35% pour 50 empilements.
[27]Étude du SBC Energy Instituteen 2014 d’une centrale de 85MW, avec une durée de vie estimée à 30 ans, un coût d’investissement de 563€/kWh et un rendement de 79%. Le prix de l’électricité est fixé à 50€/MWh. Voir p59.
Sur la Figure 3, SMR signifie SteamMethane Reforming (Reformage du méthane).
[28]Sur la base de 1 euro=1,3 US $. Voir l’étude Hydrogen Production Technical Team Roadmap, 2013.
[29] Catalyseur dont l’activité est déterminée par son exposition à un rayonnement lumineux. Source : CNRTL.
[30]De 20°C à 60°C. Source : Hydrogen Production Technical Team Roadmap, 2013.
[33]Un système d’enrobage des électrodes a été mis au point par Hypersolar. Cela permet en outre d’effectuer les procédés sans contraintes de puretés de l’eau (eau de mer, eaux usées)
[35] Voir solaire thermodynamique à concentration, Connaissance des énergies.
De nouveaux réacteurs nucléaires à très haute température pourraient être consacrés à la cogénération d’électricité et d’hydrogène, par un cycle iode/soufre de dissociation thermochimique de l’eau.
[37] De nombreux cycles sont possibles. Une étude du Département de l’Énergie américain (DOE) se concentre sur les 9 cycles les plus prometteurs, parmi plus de 350 disponibles. Le couple qui a été le plus étudié est le couple iode-soufre. Toutefois ce mode de fabrication est aujourd’hui en voie d’abandon.
[38]Rapport de l’énergie contenue dans l’hydrogène produit sur l’énergie solaire consommée. Ce résultat est lié au taux de conversion de l’énergie thermique en énergie chimique, dépendant du cycle thermochimique utilisé. Pour plus de détails, voir  Hydrogen Production Technical Team Roadmap, 2013. Un recensement des efficacités des différents cycles est disponible ici. Pour une meilleure compréhension des chiffres, se reporter à la table de conversion du DOE.
[40] L’ATP et le NADPH. Le mécanisme de la photosynthèse est détaillé ici.
[43] Pour un montant de 76 millions d’euros, voir Tenerrdis, hydrogène énergie.
[44]Site internet d’Horizon Hydrogène Énergie.
[45]Air liquide prévoit de produire la moitié de son hydrogène à partir de sources renouvelables.
[48] Karel Hubert. Stockage d’énergies renouvelables sous forme d’hydrogène pour sites isolés. Encyclopedie-energie.org
[49] Benoit Amiot. Stockage de l’hydrogène solide. Encyclopedie-energie.org
[50]Voir le site internet du projet. Le dispositif décrit ici constitue le dispositif final, après plusieurs phases d’évolution. Initialement, un électrolyseur alcalin était utilisé. Afin d’obtenir plus de détails, se reporter au compte-rendu intermédiaire de l’expérimentation, septembre 2015.
[51]Site internet du FCH JU et détails de cette seconde phase au sein du plan d’action 2014-2020.
[52]Pour un investissement de 56 millions d’euros. La liste de l’appel est disponible dans AnnualWork Plan and Budget, FCH, 2016.
[54] L’AFHYPAC propose la mise en place de garanties d’origine hydrogène renouvelable.
[56] Voir le rapport L’hydrogène en France, AFHYPAC, 2015, page 12.
[57] Voir le projet de texte réglementaire du 22/09/2015.
[58] On considère ici une consommation de 11 litres d’eau et 44,5 kWh par kilogramme d’hydrogène produit, puis une consommation d’un kilogramme pour 100 kilomètres parcourus.
[60] En ne considérant que l’électrolyseur (800 €/kWh espérés en 2020, selon CGSP).
[61] Hors stockage, transport, et distribution.
[62] En rapide amélioration. Voir par exemple l’installation d’électrolyse de 6MW installée à Mayence (Allemagne) par Siemens.
[63] Les importations d’énergie représentaient 70% du déficit commercial de la France sur le 1er semestre 2015.

Posté par DIACONESCO_TV à - - Commentaires [0] - Permalien [#]


Commentaires sur DOSSIER TECHNOLOGIQUE SUR LA VOITURE DU FUTUR EN REMPLACEMENT DE LA VOITURE AU MOTEUR A EXPLOSION A ESSENCE OU DIESEL

Nouveau commentaire
